2021/12/10

SketchUp WEB Dec.2021 アップデート (2) [なげなわ選択] ツール・その他・・

SketchUp WEB にもう一つ追加された、新たな選択ツールです・・

・[なげなわ選択] ツール

SketchUp WEB の新たな選択方法として、手描きの範囲指定による選択が可能となりました。

ショートカットは [shift] + [space] です。
動作については [選択] ツールの範囲指定と同じ感覚で、矩形で範囲選択するかわりに、その範囲を手書きで指定する感覚です。

[選択] ツールの範囲指定では、左から右に矩形を描く場合は、その範囲内に完全にはいったもの、右から左に矩形を描く場合は、その範囲内に一部でもはいったものが選択されますが、[なげなわ選択] ツールの場合も、右回りで描くか、左回りで描くかで、同様の選択が可能です。

下記のとおり、修飾キーとの組み合わせも [選択] ツールと同じくアイコンが変化します。
[shift] (man/win) + [なげなわ選択] →  選択追加/選択解除
[option] (mac) / [alt] (win) + [なげなわ選択] → 選択追加
[shift] + [option] (mac) / [alt] (win) + [なげなわ選択] → 選択解除

これでいままでの選択と組み合わせて、さらに多様な選択が可能となりました。

少し前ですが、MindSightStudio からリリースされていた SketchPlus にも同様の [なげなわ選択] ツールがあるので、現行バージョンまたは古いバージョンでこの機能が使いたい場合は検討するといいかもしれません・・

・その他のアップデート

リリースノートによるその他のアップデートは以下のとおりです・・

・[フリーハンド] ツールのアップデート

曲線を描画した直後、[option][command](mac) / [alt][ctrl](win) キーでセグメント数を増減可能に

・[2点円弧] ツール、[3点円弧] ツールのアップデート

[command](mac) / [alt](win) キーで接線の推論をロック可能に

・[テープメジャー] ツールのアップデート

ツールがアクティブな時、カーソルが示す [座標]・[長さ]・[面積] がVCB およびツールTIPS に表示されるようにアップデート(これはデスクトップ版ですでに実装されていたものが WEB 版にも適用されたもの)

SketchUp WEB Dec.2021 アップデート (1) [タグ] ツールについて・・

SketchUp WEB ですが、リリースノートを見てわかる様に 2021年は毎月アップデートしてきており、2021/12/06 の最新アップデートでは、基本機能に関わる新たなツールが追加されました!

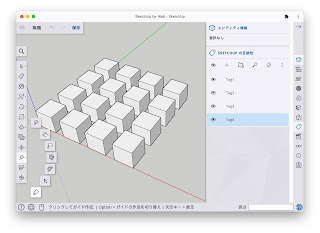

・[タグ]ツール

いままで、[オブジェクト/エンティティ] に [タグ] を割り当てる場合、その [オブジェクト/エンティティ] を選択して [エンティティ情報] パネルのプルダウンリストから [タグ] を選択していました。今回のアップデートで新たに追加された [タグ] ツールでは、[オブジェクト/エンティティ] に [マテリアル] を割り当てる [ペイント] ツールと同じ様な感覚で、[タグ] パネルのリストで選択した [タグ] を、直接 [オブジェクト/エンティティ] をクリックして [タグ] を割り当てる事が可能となりました。

[タグ] ツールは画面左のツールバーの [テープメジャー] ツール部分をクリックするとロールアウトします。
また、[タグ] パネル(日本語版では、現時点でまだ[SKETCHUP の互換性] と誤訳されているパネル)で、リストから [タグ] 名をクリックすることでも、[タグ] ツールをアクティブにできます。

※この [タグ] パネルでは、[タグなし] の表記がなくなりましたが、[エッジ] や [面] など、グループ/コンポーネント化されていない [エンティティ] に直接 [タグ] を割り当ててしまった場合等は、その [エンティティ] を選択した状態で [エンティティ情報] パネルの [現在のタグ] をクリックすると、[タグなし] を選択可能です。
さらに [タグ] パネルでは、[タグの色] で表示するトグルスイッチがついたので、[タグ] の割り当てをする場合に色分けしてわかりやすく作業すると良さそうです。([タグの色] で表示する場合、アイコンがカラーになって、タグ名の左にその色が表示されます。)
[タグ] の割り当ての操作が [ペイント] ツールと同じ感覚となったので、思いついて試してみると、修飾キー [command] (mac)/[alt] (win) を押した場合はアイコンがスポイトになり、オブジェクトから[タグ]をサンプリングできました。[タグ] パネルのリストも切り替わります。
[タグ] パネルのリストには [タグなし] がなくなったので、[タグ] ツールで [タグなし] を割り当てたい場合はこのスポイトで [タグなし] を吸い取れば割り当て可能です。
(この時のスポイトのアイコンは [ペイント] ツールの時と同じアイコンなのでちょっと混同しそうですが・・・)

また、[shift] (mac/win) を押しながら [タグ] を割り当てる場合は、アイコンが下記に変わり同一 [タグ] が割り当てられている [オブジェクト/エンティティ] をまとめて一回のクリックで別の [タグ] に割り当て可能です。(これも [ペイント] ツールと同じ動作です。)

現状WEB版のみで、デスクトップ版はアップデートされていませんが、次期 2022 版で採用されることを期待しています・・・
